정전류 배터리 방전기 회로

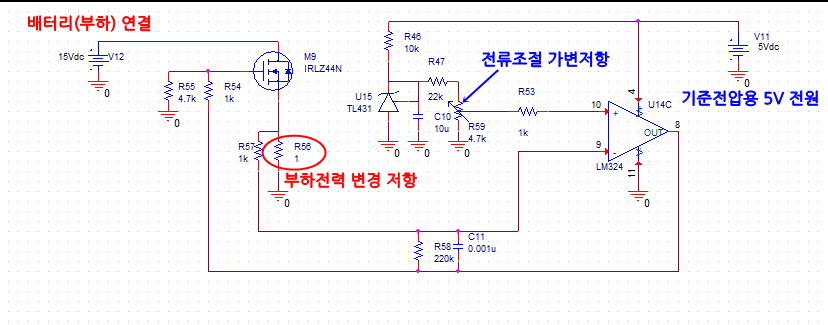

간이 방전기로 주로 쓰이는 MOSFET의 비포화영역을 이용한 배터리 방전기 회로입니다.

TL431 기준전압기로 전압변동을 최소화하여 비교기의 비반전입력으로 입력하고, 비교기 반전입력을 mosfet source와 연결해 비교기의 출력이 on/off를 반복하면서 정전류가 흐르게됩니다.



정전류 방전기로써 우측 전류조절 가변저항을 높힐수록 LM324 비교기의 비반전입력에 들어가는 전압이 커져 모스펫에 흐르는 전류가 커지게됩니다. 방전전류, 즉 모스펫에 흐르는 [전류의 크기 I] = [비교기 비반전단자 전압] / [R56저항 크기] 입니다.

계산을 편하게 하기위해 R56을 1옴 10와트 저항을 사용했지만, 저항에 걸리는 전력 = 전류^2 * 저항크기 이므로 큰 전류로 방전시엔 0.22옴 5W저항을 사용하는게 좋아보입니다.



모스펫은 n채널 모스펫을 사용하면 되고, 75nf75나 IRF1404같은 파워모스펫을 사용하면 더 좋을듯 합니다.



또한 모스펫과 비교기를 병렬로 더 연결하여 부하전력을 배로 늘릴 수 있습니다.
