저항, 커패시터, 인덕터, 모스펫, 트랜지스터 테스터 gm328a 리뷰

전자자작을 하면 꼭 필요한 기능이 하나 있다.

바로 저항값 측정...

저항띠를 읽으면 간편하지만 어떤 저항은 이 색이 빨간색인지 주황색인지, 보라색인지 검은색인지 구별이 잘 안가는 경우가 있다. 이럴때 멀티미터로 찍어보면 간단하지만 트랜지스터 테스터인 gm328a를 사용하면 좀 더 간편하게 측정이 가능하다. 멀티미터로는 측정이 안되는 인덕터와 모스펫, 트랜지스터 성질 측정은 덤.

11월 11일 광군절때 8달러로 할인하길래 세일받아 5달러정도에 구입했다. 12월 지금은 9달러로 가격이 조금 오른상황. 구매 링크: https://ko.aliexpress.com/item/32812240696.html?spm=a2g0s.9042311.0.0.4dda4c4daSByup



gm328a이란?

트랜지스터 테스터로서 저항, 커패시터, 인덕터, 트랜지스터, 모스펫 측정이 가능하며 전압측정, 1Hz~2MHz 펑션제너레이터(사각파), 약 7kHz의 PWM 신호발생기, IR 디코더/인코더 등의 부가기능도 존재한다.

특히나 커패시터의 경우 고유저항인 ESR도 측정이 가능하고 인덕터의 경우 인덕턴스뿐 아니라 저항성분치도 측정이 가능하다. 트랜지스터와 모스펫은 각 단자(Drain, Collector 등)와 핀번호를 매칭시켜주며 Rds_on, Vth, Vbe등의 고유성분도 나타내어 준다.

10달러가 안되는 저가형이기 때문에 측정 오차는 적게는 0.1% 크게는 5%이상도 발생한다. 하지만 일반적인 사용에는 크게 문제가 없으니 전자 DIY를 하는 사람에게는 꼭 추천해주고 싶은 아이템중 하나이다.





gm328a 각 부분 명칭

gm328 각 부분 명칭

입력전압은 6.8V~12V, 소모전류는 30mA이니 9V 사각 배터리를 연결하면 간편하게 사용 가능하다.

기본 구성품으로 로터리 조작단자에 노브가 없다... 조작이 매우 불편하니 6mm 가변저항 노브를 장착하면 딱 들어맞으니 하나 구입해서 사용하자.





사용방법

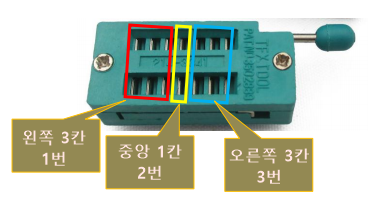

아래와 같은 SMT 테스트 패드에 1번구역/2번구역/3번구역으로 나뉘어져 있는데, 측정을 위해서는 부품 핀을 다른 구역에 연결시켜야 한다.(1번-2번, 2번-3번, 1번-3번, 1번-2번-3번)



장착할 부품을 넣고 오른쪽에 달려있는 레버를 밑으로 당기면 부품들이 고정된다. 그 뒤 인코더를 한번 눌러주면 알아서 측정을 시작한다.

부품측정단자

1번과 3번에 연결해 측정하면 gm328a가 꺼지지않고 들어오는 부품마다 계속해서 연속측정을 하고

1번과 2번에 연결해 측정하면 딱 한번 측정하고 종료된다.



또한 커패시터 측정시 1번과 3번에 연결하고 측정하면 ESR측정이 가능하다.



3핀으로 이루어진 트랜지스터나 모스펫의 경우엔 1번과 2번 3번에 연결해서 측정하면 된다.

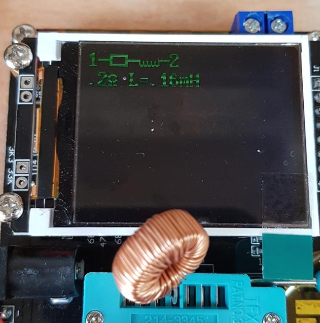

아래는 인덕터를 측정해본 사진이다.

인덕터의 저항성분과 인덕턴스를 측정해 준다. 전문 LCR장비가 없어 실제 값과의 차이는 알 수 없다.





다음은 N채널 모스펫(IRF640)을 측정해본 사진이다.

데이터시트상에선 RDS=0.15옴, Cg=67nF으로 나와있으니 차이가 많이 난다. 이 차이는 테스트 전압과 전류에 의한 차이라고 생각하면 될 듯 하다. 모스펫의 특성을 확인한다기보단 동일모스펫의 차이 유무를 판단하면 좋을것 같다.

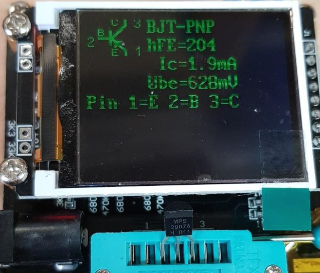

다음은 MPS2907A PNP 트랜지스터를 측정해본 사진이다.

데이터시트상에선 컬렉터전류 Ic=1mA일때 증폭도 hFE=100로 나와있는데 측정된건 204이다.



부가기능

부가기능이나 직접 측정할 메뉴를 선택하기 위해선 인코더를 한번 눌러 측정이 된 후 인코더를 1초이상 꾸욱 눌렀다 떼면 메뉴로 진입한다.

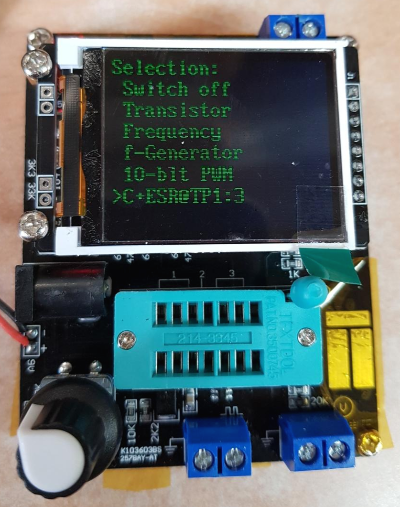

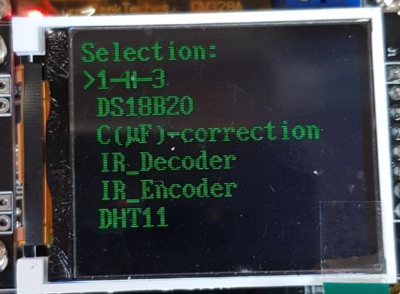

메뉴창1

메뉴창2

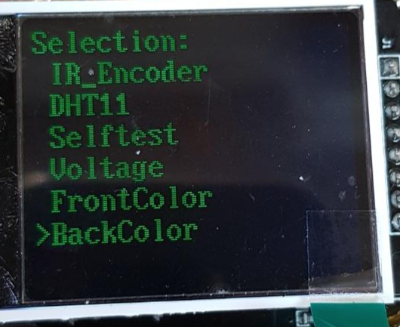

메뉴창3



이상태에서 인코더를 조작해 원하는 메뉴에 커서를 맞추고 인코더를 누르면 해당 메뉴로 진입한다.





f-Generator같은 경우 1Hz~2MHz까지 사각파를 만들 수 있다.

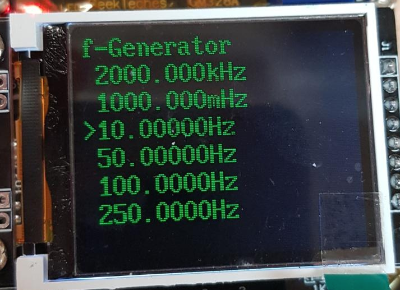

f-generator



100kHz 신호까지는 제대로된 사각파가 나오지만 1MHz가 되면 신호가 뭉게져 사용하기엔 무리가 있어보인다.

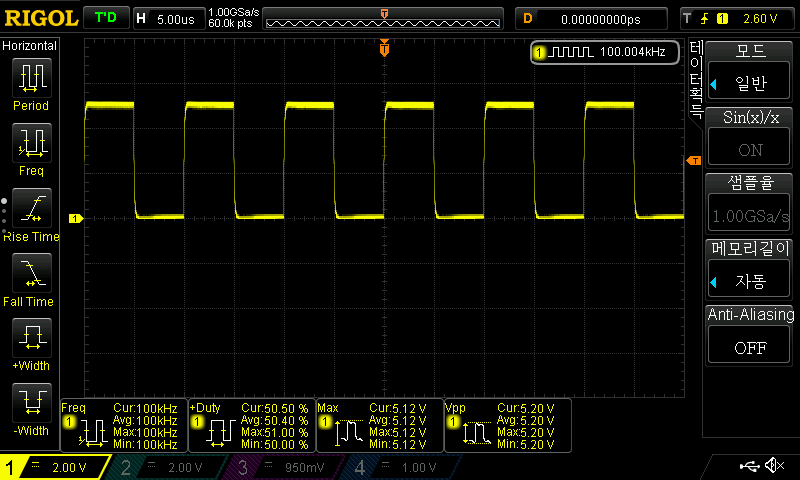

100kHz 신호 측정

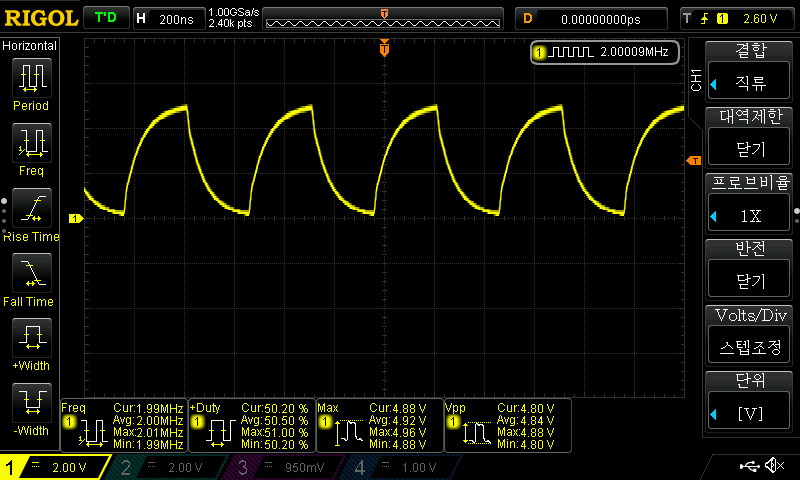

2MHz 신호 측정





10-bit PWM은 약 7kHz의 사각파 듀티비를 조절할수 있는 기능이다. PWM에 대한 설명은 여기를 참고하자.

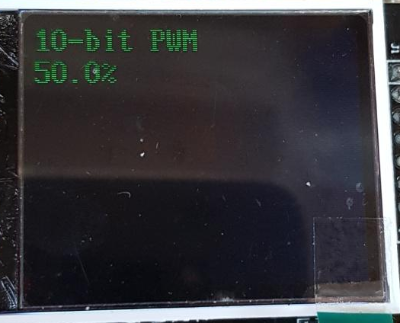

10bit PWM

7.8kHz, 5V 정도의 PWM파가 출력된다.

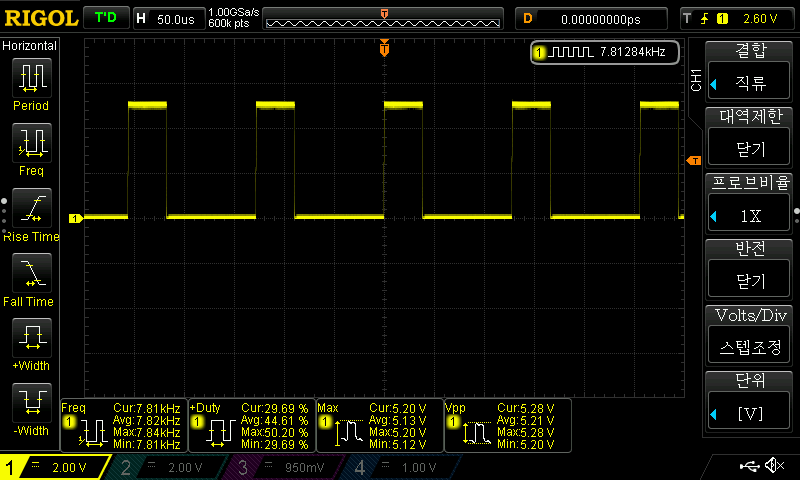

듀티비 30% PWM

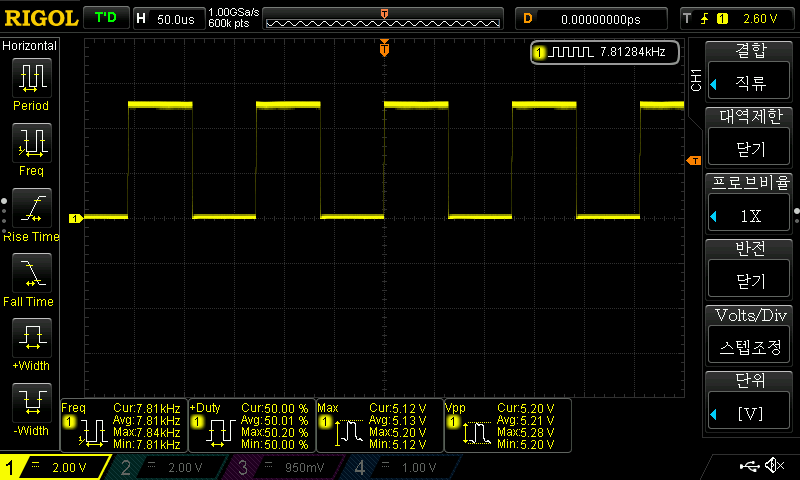

듀티비 50% PWM



그외 자세한 내용은 아래 메뉴얼을 참고하면 좋을듯 하다.

https://img.banggood.com/file/products/20170621041627Transistor%20Tester-user-manual.pdf
