rigol ds1054z 오실로스코프 구입 및 언락

전에 가지고 있던 60mhz짜리 owon sds6062를 중고로 팔고 4ch 50mhz ds1054z를 구입했다.

이제품은 100mhz언락이 가능해 사실상 백만원짜리 ds1104z와 같은기능을 가져 블랙프라이데이할인을 받아 알리에서 구입! 페덱스로 8일정도 걸려서 받음.

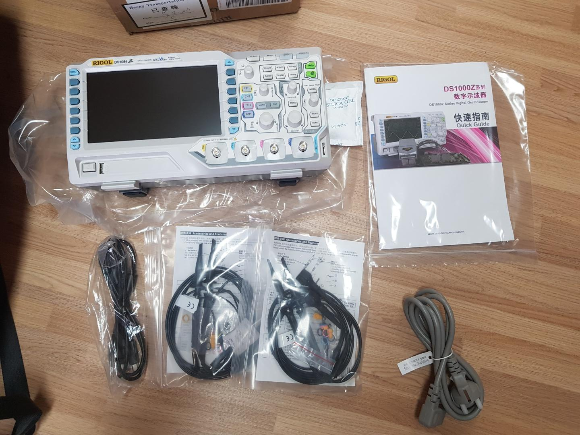

rigol ds1054z 구성품

구성품은 150mhz 프로브 4개, 파워코드, usb케이블, 중문설명서 및 보증서... 등등





사용하기전에 이제품은 시리얼키 등록만으로 100mhz 대역폭을 사용할 수 있다.

즉, 50mhz 70mhz 100mhz를 갖는 ds1054z ds1074z ds1104z 모두 같은 내부구조를 가지고 있다는 사실!!

언락방법은 다음과 같습니다.



1. https://www.rigolna.com/firmware/에 들어가 DS1000Z용 펌웨어를 다운받아 FAT32로 포맷한 USB안에 모두 붙여넣기. (이 때, 폴더없이 그냥 파일만 붙여넣기)



2. USB를 오실로스코프 좌측 하단에 꼽으면 자동으로 업데이트하라는 메시지가 출력된다. OK를 누르고 기다리면 알아서 업데이트 되니 끝나면 재부팅



이미 출고때부터 최신버전으로 업데이트되어있어 뜨는 창

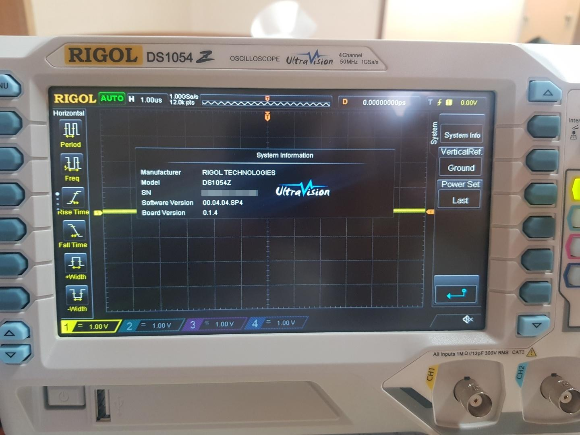

3. Utility 버튼 - System - System info를 순서대로 클릭하면 아래와 같은 화면이 나오는데, 모자이크 처리된 SN키를 따로 적어놓아야 합니다





4. http://gotroot.ca/rigol/riglol/ 사이트에 접속한 후 아래창과 같이 Serial에는 3.에서 적었던 시리얼키를 입력하고 Options에는 DSER을 입력한 뒤 Generate 버튼을 누르면 됩니다. 제대로 했으면 메시지로 키가 나오니 그 키를 다시 적어놓기.

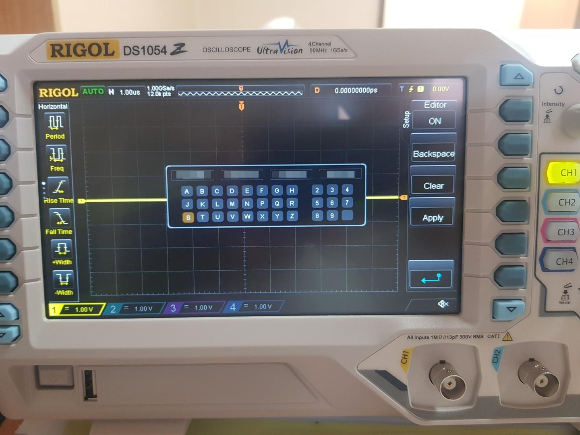

5. Utility 버튼 - 오른쪽 메뉴 하단버튼 - Option - Setup - Editor를 누르면 아래와 같은 키패드가 뜨는데 4.에서 적어놓은 키 25자리를 입력해야 하고 Apply를 누르면 끝. (인코더가 예민해서 입력하기 좀 힘듬)







제대로 됐는지 확인하는 방법은 Utility 버튼 - 오른쪽 메뉴 하단버튼 - Option - Installed를 누르면 아래처럼 Bandwidth 100M과 모든 트리거, 24M Depth memory 등이 언락된것을 확인가능합니다.

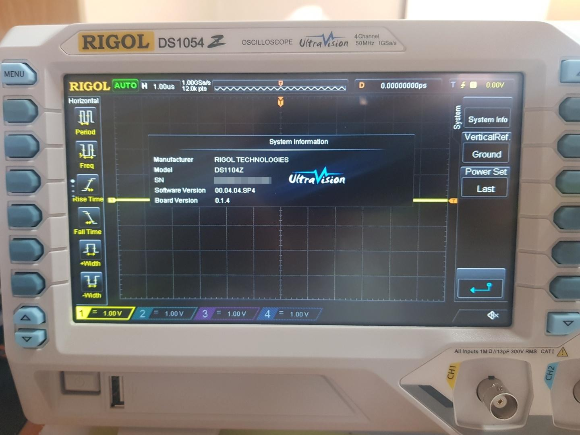

시스템정보창에는 DS1054Z가 아닌 DS1104Z로 표기되는것을 확인

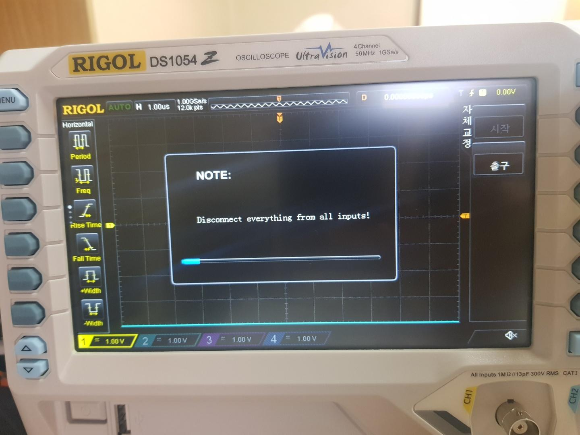

마무리됐으면 설정언어를 한글로 바꿔주고 옵션에 자체교정을 시켜주면 끝

(자체교정시 부팅 후 최소 20~30분이 지난 뒤 모든 프로브를 제거하고 시켜주세요)

자체교정하는데 한 5분정도 소요.
