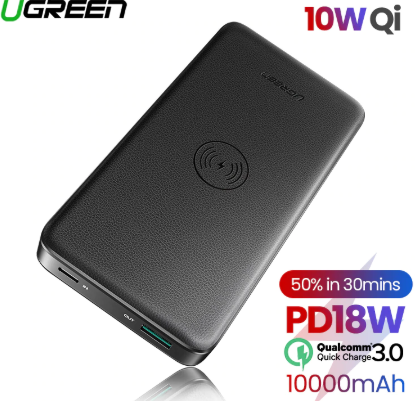

알리익스프레스에서 보조배터리를 구입한 겸 배터리용량을 측정해보고 싶어서 간단한 usb 방전기를 제작해보았다. 이전에 구입한 um24 usb 전압/전류계가 있기때문에 회로는 단순히 부하만 걸수있게 제작했다.
우선 내가 원하는 기능은
1) 정전류 부하
2) 5V 1~2A [5~10W]를 계속 버틸수 있어야 함
3) 퀵차지 트리거
인데 퀵차지 트리거는 저항분배나 특정 ic칩을 사용해야하는데 이럼 회로가 복잡해지므로 pass

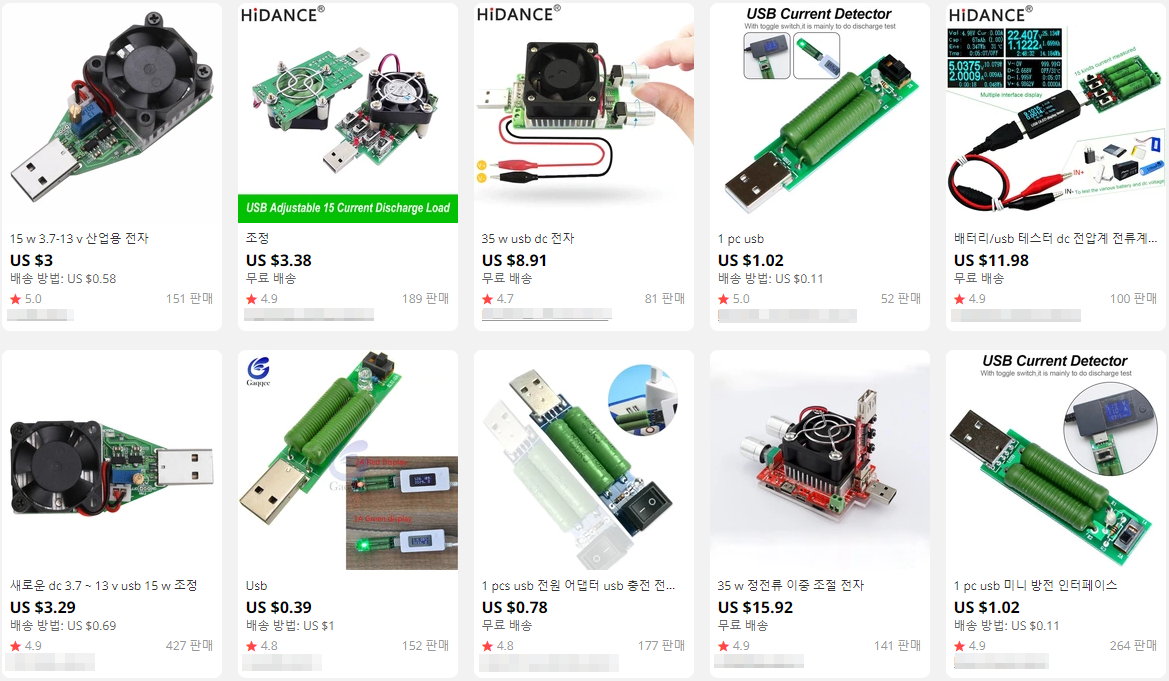

회로를 만들기 전에 알리에서 팔고있는 제품을 검색해보았다.
저가형은 그냥 저항을 연결한 부하이고 이건 1달러밖에 하지않는다.
그 다음으로 mosfet의 비포화영역을 이용한 부하기가 3~4달러정도, 그 다음으로 퀵차지 트리거 기능이 있는 부하기가 16달러다.

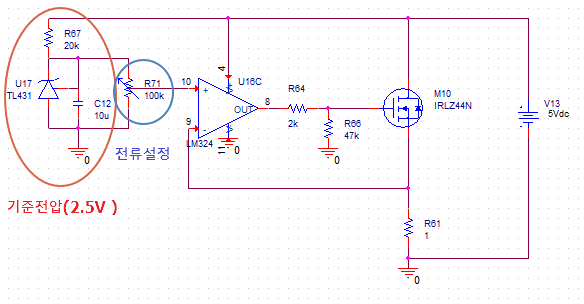

내가 필요한건 중간급인 mosfet 부하기이므로 저번에 제작했던 부하기를 토대로 회로를 그렸다.
위 회로는 저번과 마찬가지로 LM358 비교기의 비반전단자에 입력된 전압 / R61저항 만큼의 전류가 흐르게된다.
TL431기준전압이 필요한 이유는 보조배터리에서 입력되는 전압이 일정하지 않기때문이다. 부하가 걸리다보면 전압이 요동치고 그에따라 전류도 요동치게된다. 이를 방지하기위해선 가변저항쪽에 외부전원을 공급해주거나 나처럼 기준전압을 만들어주면 된다.

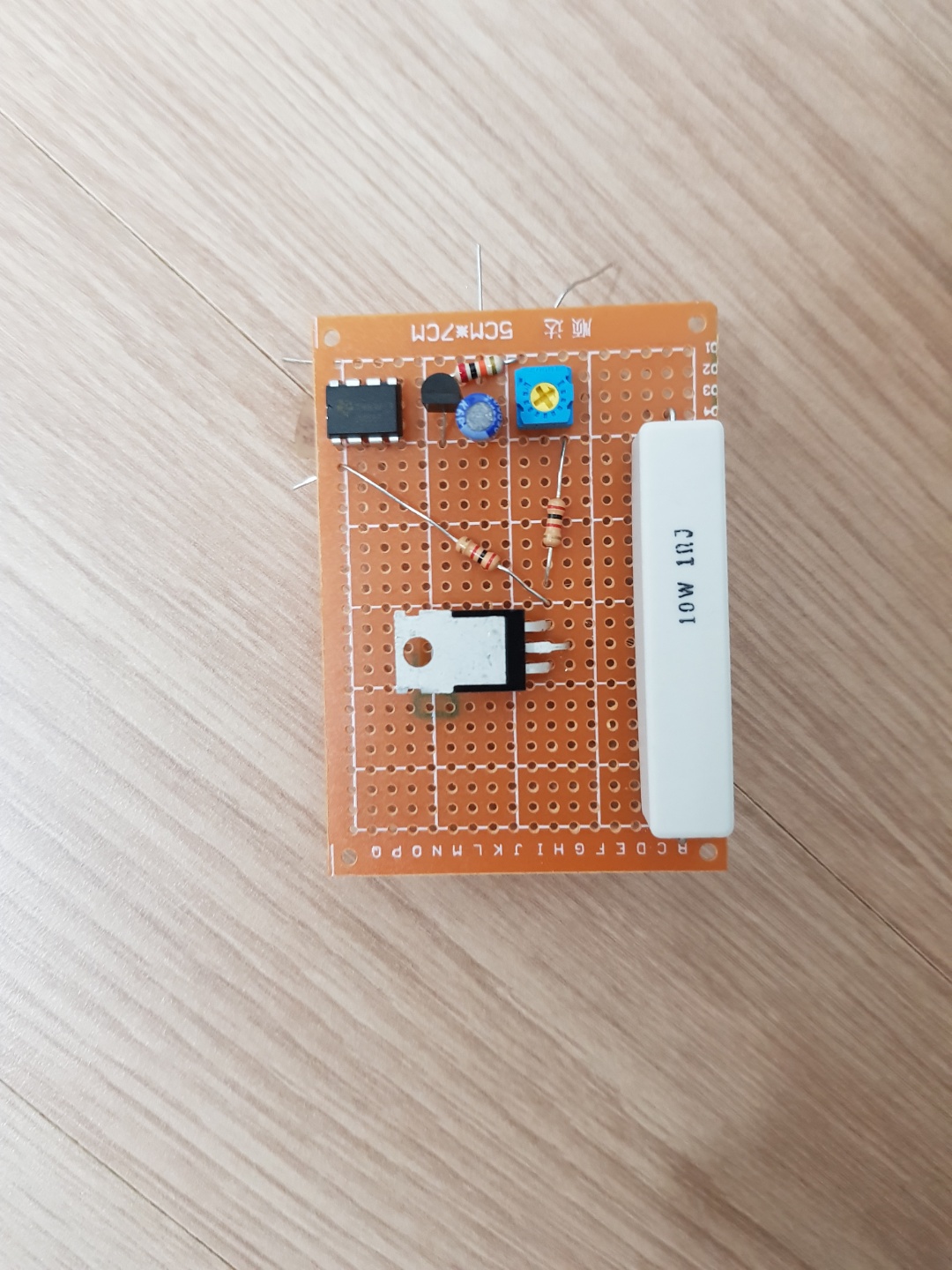

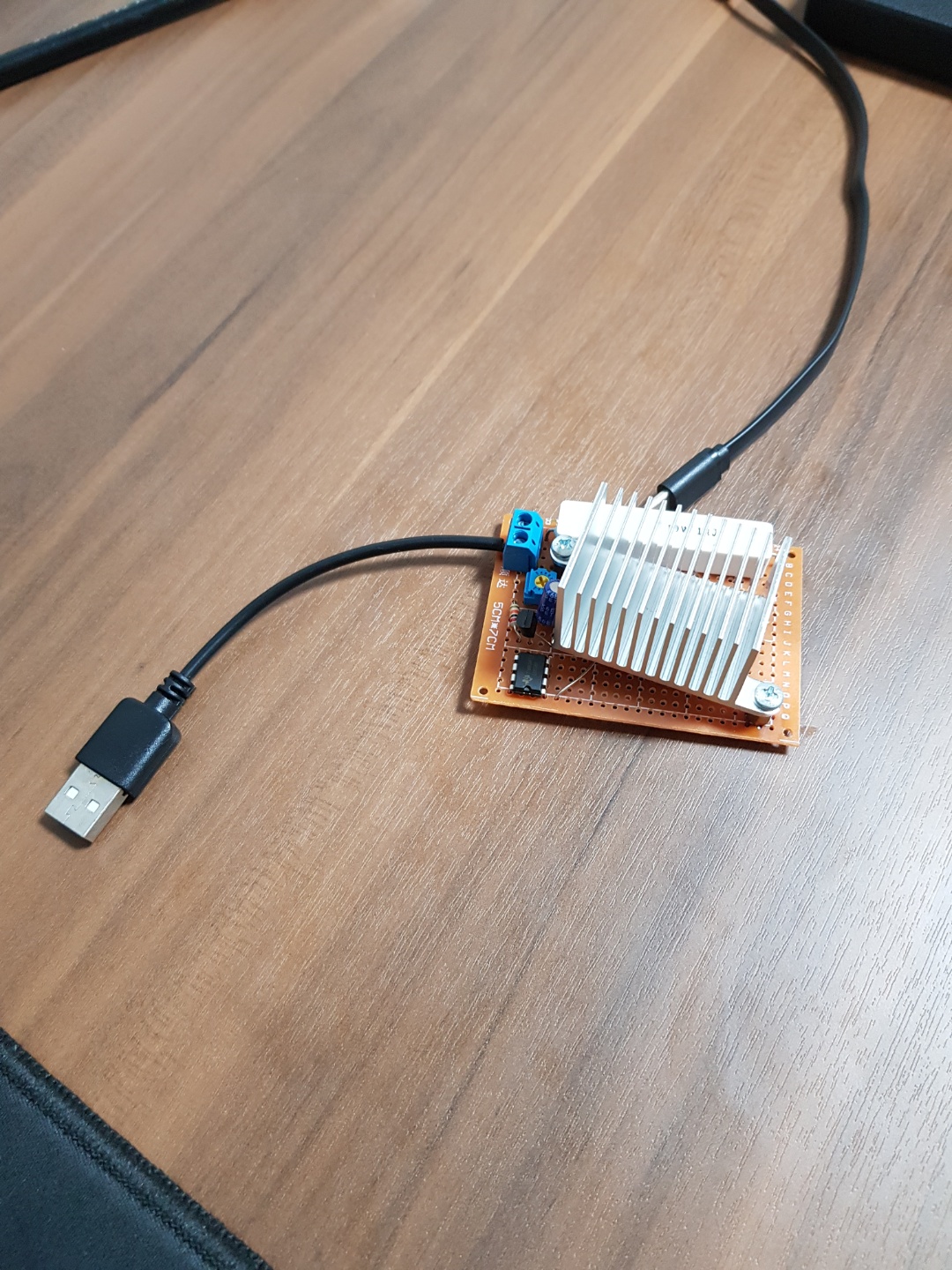

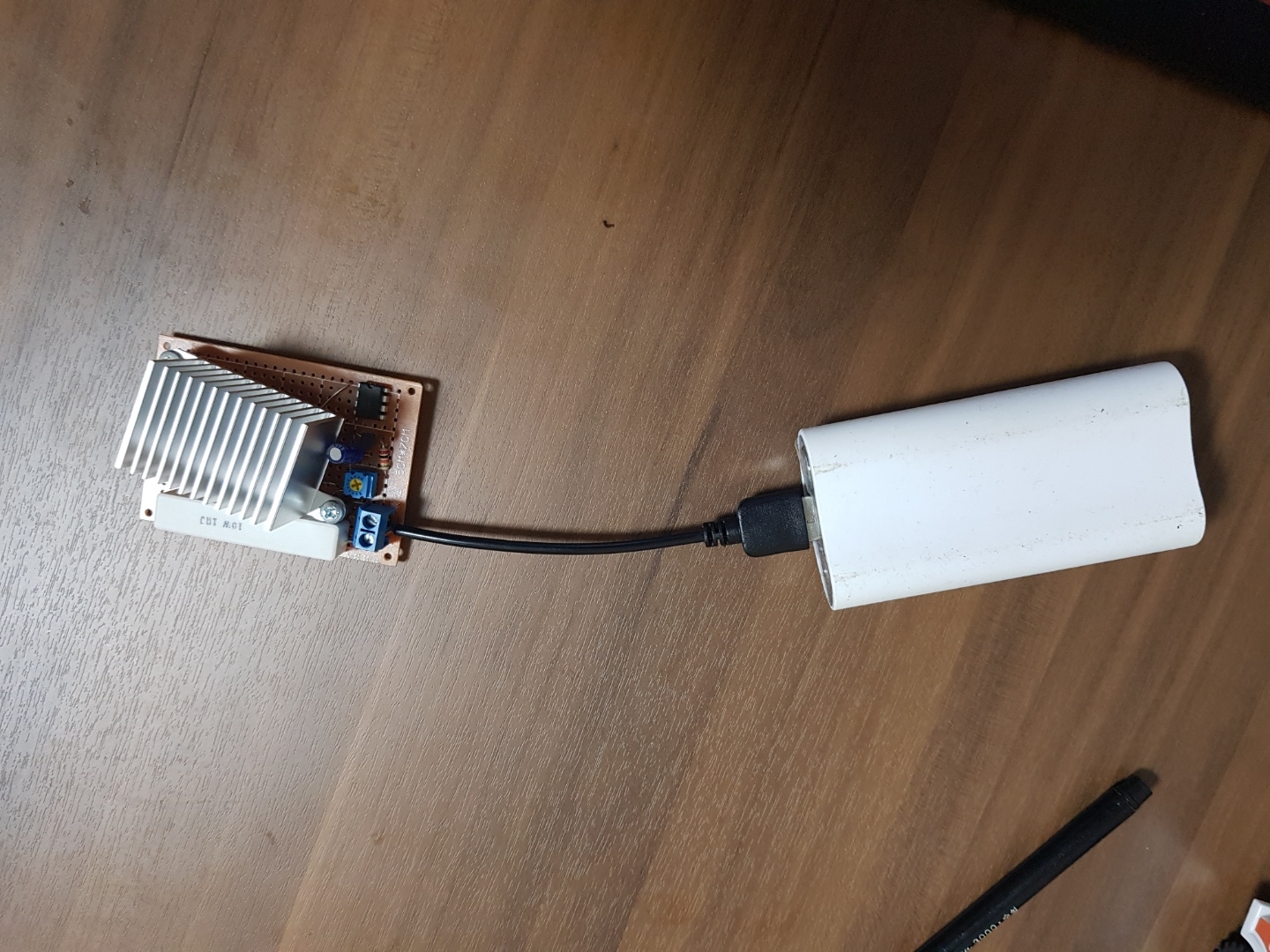

위 회로를 실제로 구현해보았다. 모스펫 게이트와 병렬로 연결한 히스테리시스 저항을 작은값으로 넣었더니 제대로 작동하지 않아 다시 제작하였다. 결론적으론 잘 작동하니 추석지내고 기숙사가면 um24로 테스트해볼 예정이다.
