무선인두기용 리튬폴리머 배터리팩 제작기

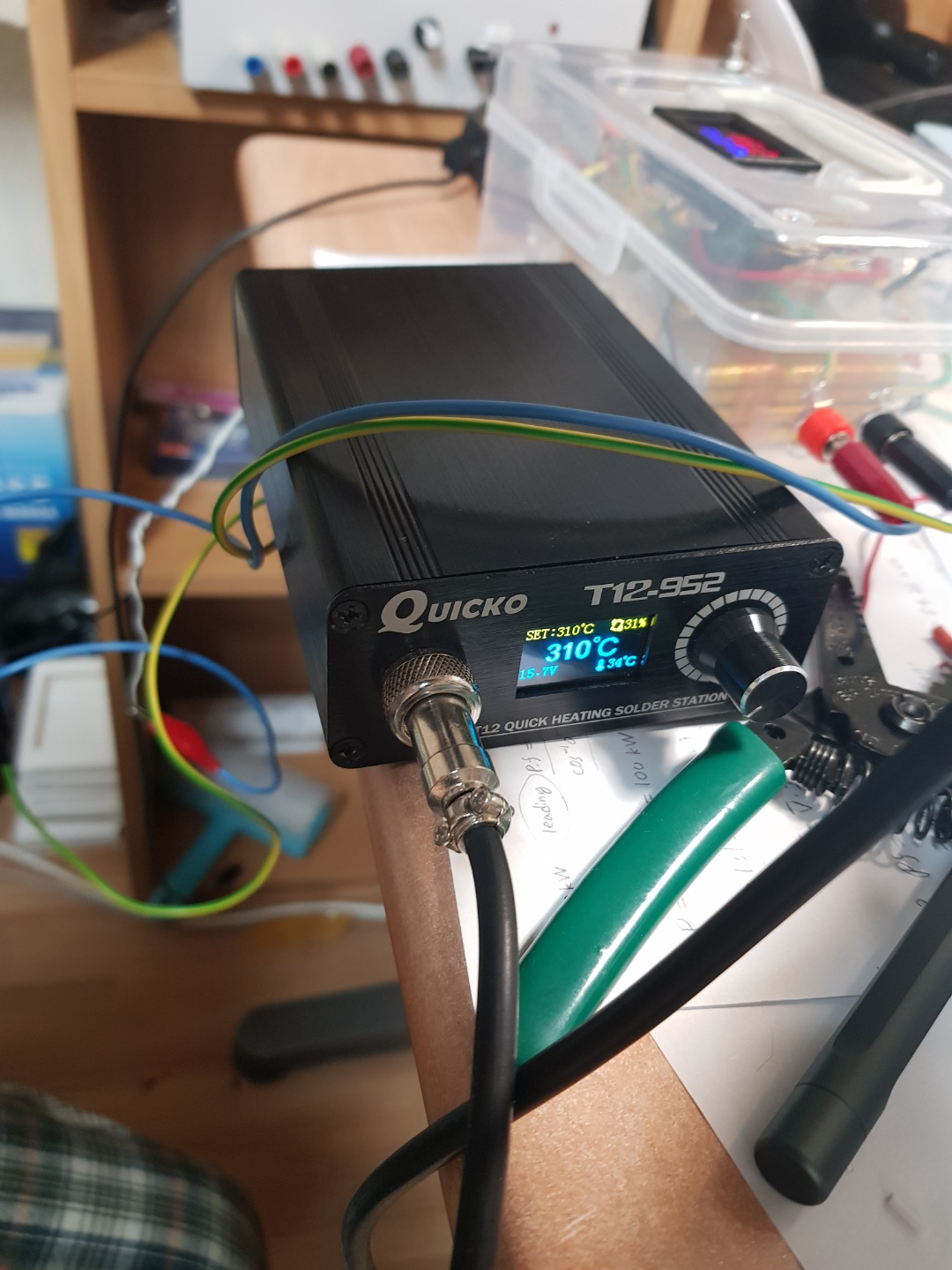

T12-952 인두스테이션

알리익스프레스에서 구입한 T12-952 인두기를 무선으로 개조해보았습니다.

원래는 24V입력을 받아 최대 72W의 전력을 소비합니다.

기본적으로 제품 안에 220V입력을 받아 24V출력을 하는 SMPS가 장착되어 있지만 개조해서 내부에 리튬이온배터리를 넣어 사용하시는 분이 많습니다.



이 t12 952 인두기의 장점은 폭넓은 전압폭에 있습니다.



t12-952 인두스테이션의 전압인가시 전류/전력 소비량

위 표와 같이, 24V입력을 주면 5초이내에 300도씨에 도달하지만, 16V입력을 주더라도 10초이내 300도씨에 도달합니다.

따라서 고출력인두기가 필요하지 않은 납땜작업시에는 리튬이온 3s, 4s로 제작하더라도 충분히 사용가능하죠.





따라서 전 개당 1600원에 구입한 보조배터리에서 추출한 2500mAh 리튬폴리머 배터리 8개로 4s 2p를 구성하였습니다.

이렇게 하면 공칭전압 14.8V, 만충전압 16.8V 용량 5000mAh 입니다. 약 14.8V 1A의 출력을 5시간동안 내보낼 수 있습니다.

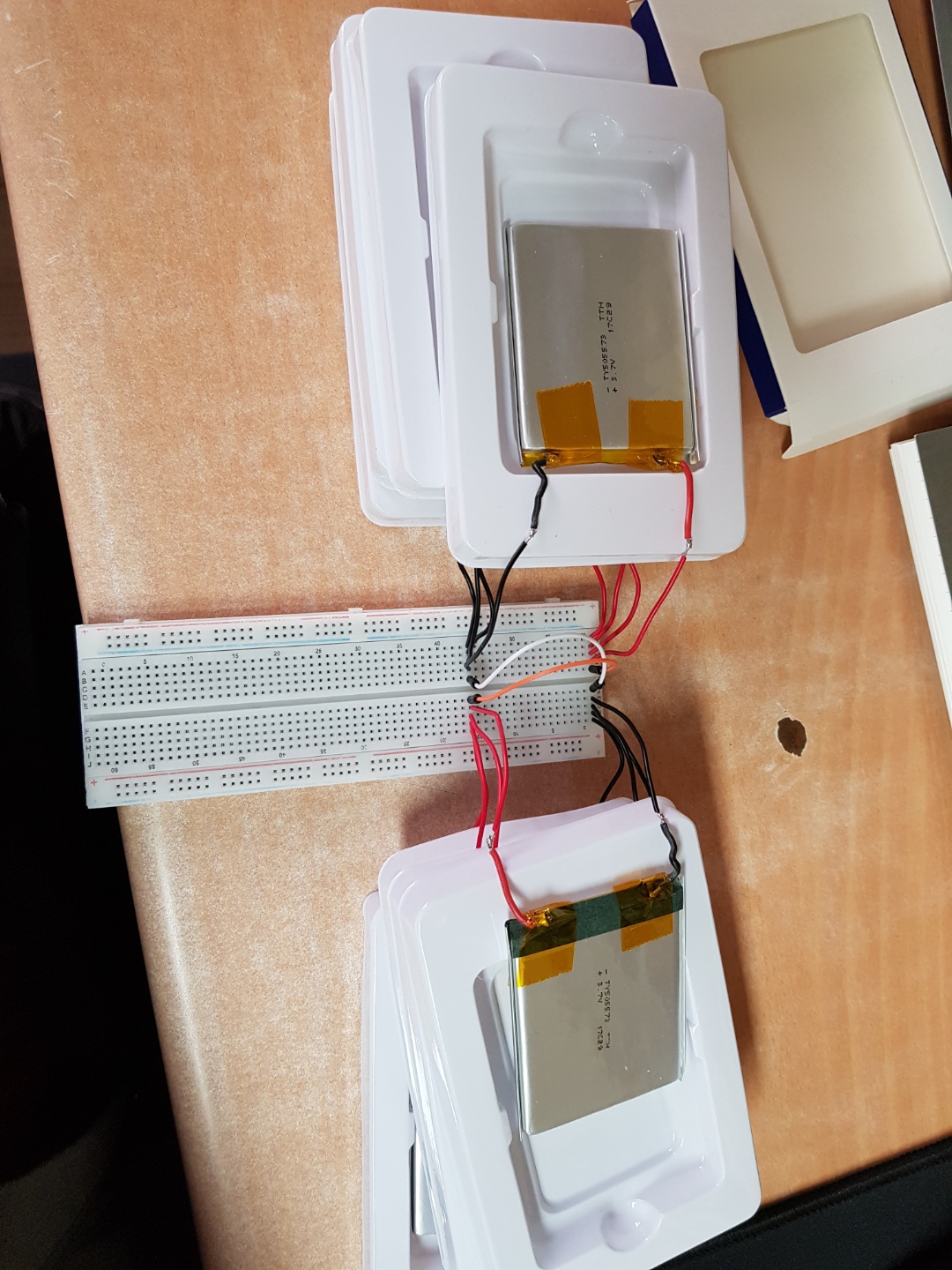

보조배터리에서 추출한 리튬폴리머 배터리의 전압을 동일하게 맞춰주기 위해, 만충전한 뒤, 아래와 같이 8시간정도 병렬로 연결해주었습니다.



초기 셀 벨런싱

이렇게 하는 이유는, 초기에 전압이 틀어져 셀간 전압편차가 생긴다면, 1번 배터리에는 4.2V가 들어가있는데 2번 배터리에는 3.8V가 들어가있을 수 있습니다. 이렇게 되면 계속 충전이 되는데 4.2V배터리는 과전압으로 폭발할 수도 있습니다. 물론 BMS라는 보호회로에서 그전에 셀벨런싱과 과전압 차단을 하지만, 그 전류량이 적고 이미 틀어진 셀이 있으면 제 용량을 다 쓰지못하는데다 위험성이 존재합니다. 따라서 초기 셀 밸런싱을 해 주고, 주기적으로 셀 벨런싱을 해주는것이 좋습니다.

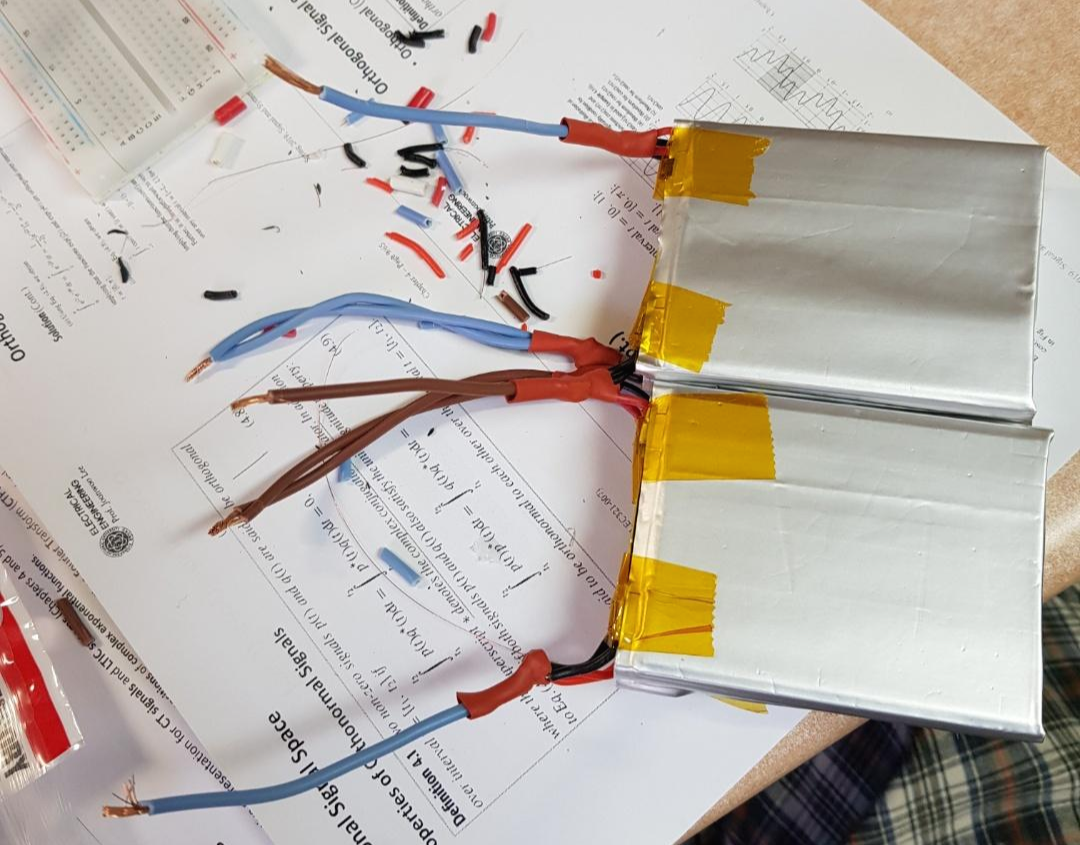

4s 2p 구성

그런 뒤, 4직렬 2병렬로 연결해 주고, 4s 30A BMS 회로에 납땜하여 연결해줍니다.





전압 확인

정상적으로 16.47V가 나오는걸 확인 할 수 있습니다. 거의 만충에 가깝네요.





배터리팩 완성

캡톤테이프로 정리하면 끝!

이제 T12 952 인두스테이션에 5.5x2.1단자를 넣을 차례입니다.

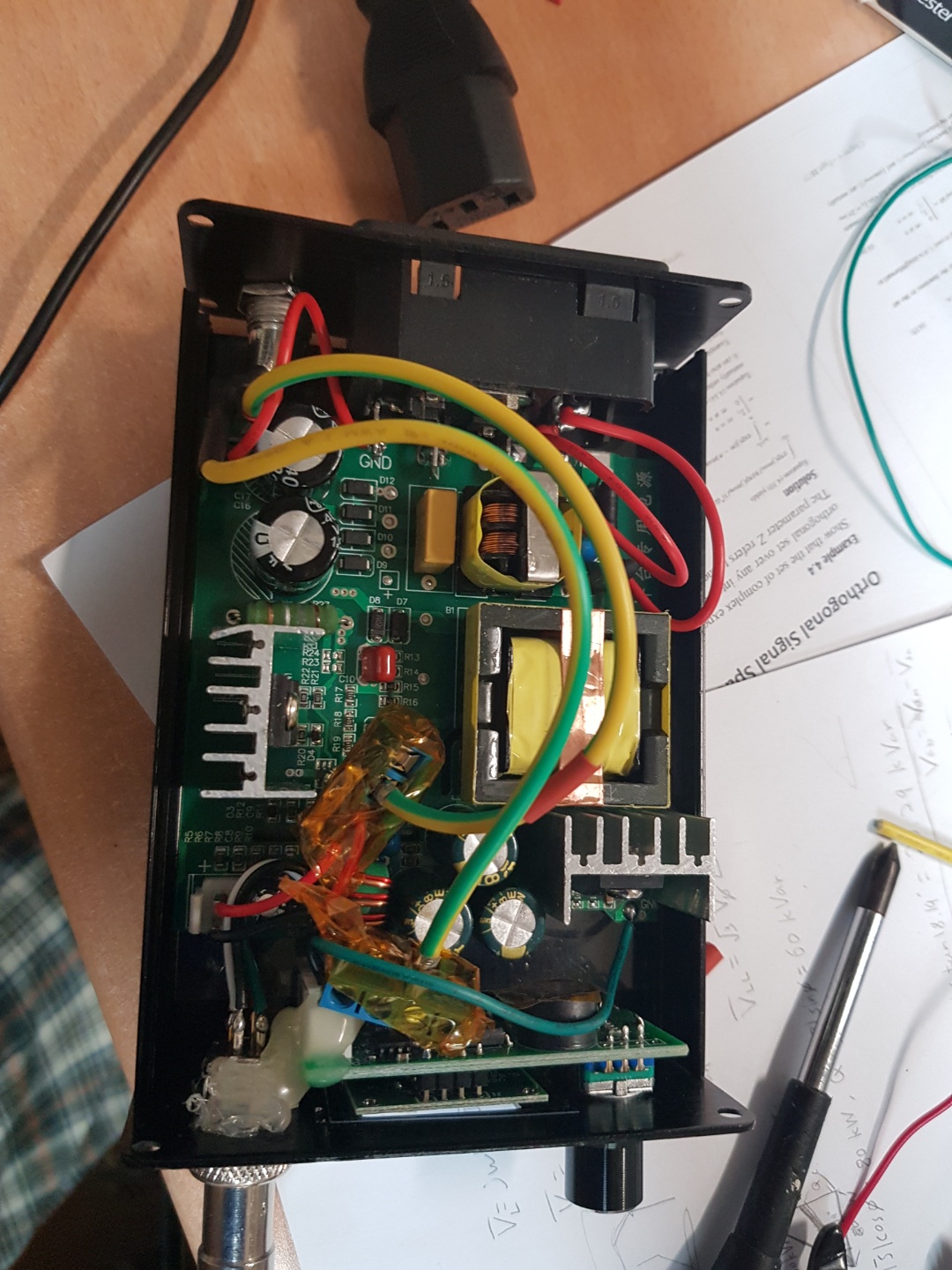

인두스테이션 내부 모습

구멍은 드릴로 뚫었고, 내부 선을 납땜하면 되는데 저한테 인두기가 저거 하나 뿐이라서 그냥 터미널단자에 넣고 합선안나도록 글루건과 캡톤테이프로 마무리해줬습니다. 아직까진 딱히 이상이 없네요.







실사용 모습

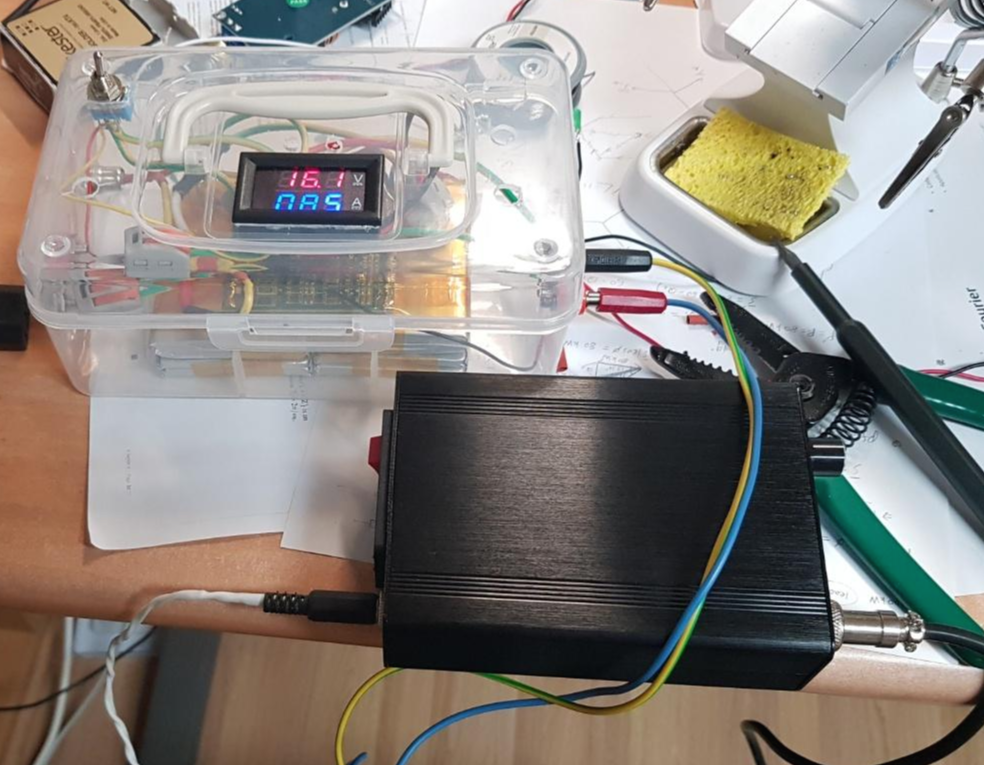

이제 케이스에 넣은 배터리팩과 인두기를 연결해 구동해봤습니다.

결과는 잘 됩니다. 300도씨까지 약 7~8초정도 걸리고 5000mAh라 그런지 20분동안 켜놔도 0.2V정도 사용되네요.
