라즈베리파이 3B+ 전원부 과열 고장 수리기

보밤블 2019. 5. 17. 14:08

라즈겜동 카페에서 전원인가 후 5초이후에 갑자기 꺼지는 증상이 있는 라즈베리파이3B+의 수리의뢰를 받았습니다.

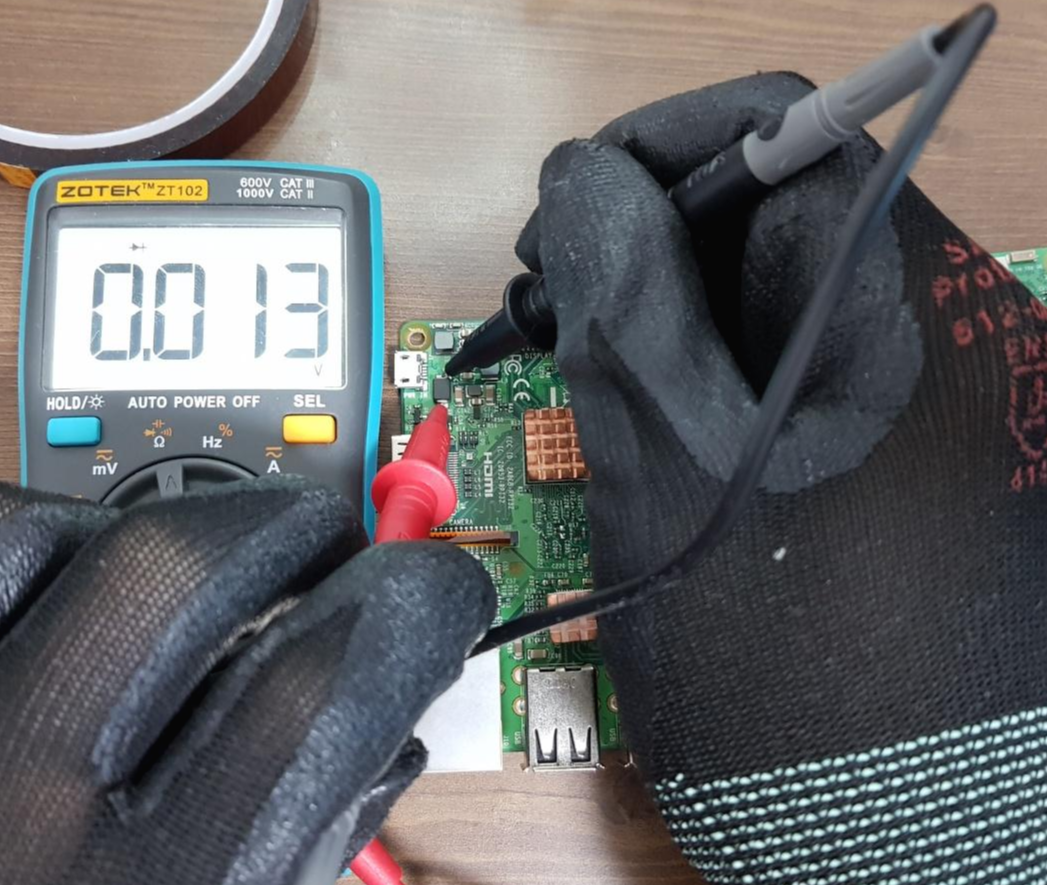

가지고 있는 멀티미터의 다이오드 문턱전압 측정 기능으로 전원부 TVS다이오드의 위아래 양방향을 찍어보니 둘 다 0.013V로 거의 쇼트상태입니다. 천년새님도 15V의 과전압을 인가하시고 고장이 났다고 하니 이 부품이 제일 의심갑니다.

[해당 다이오드는 TVS다이오드로 과전압 인가시 단락되어 주요 부품에는 전류가 흐르지 않고 다이오드로 모든 전류가 흐르게 합니다.]

숄더윅을 이용해 납을 제거해주고 새 부품으로 교체해줍니다.

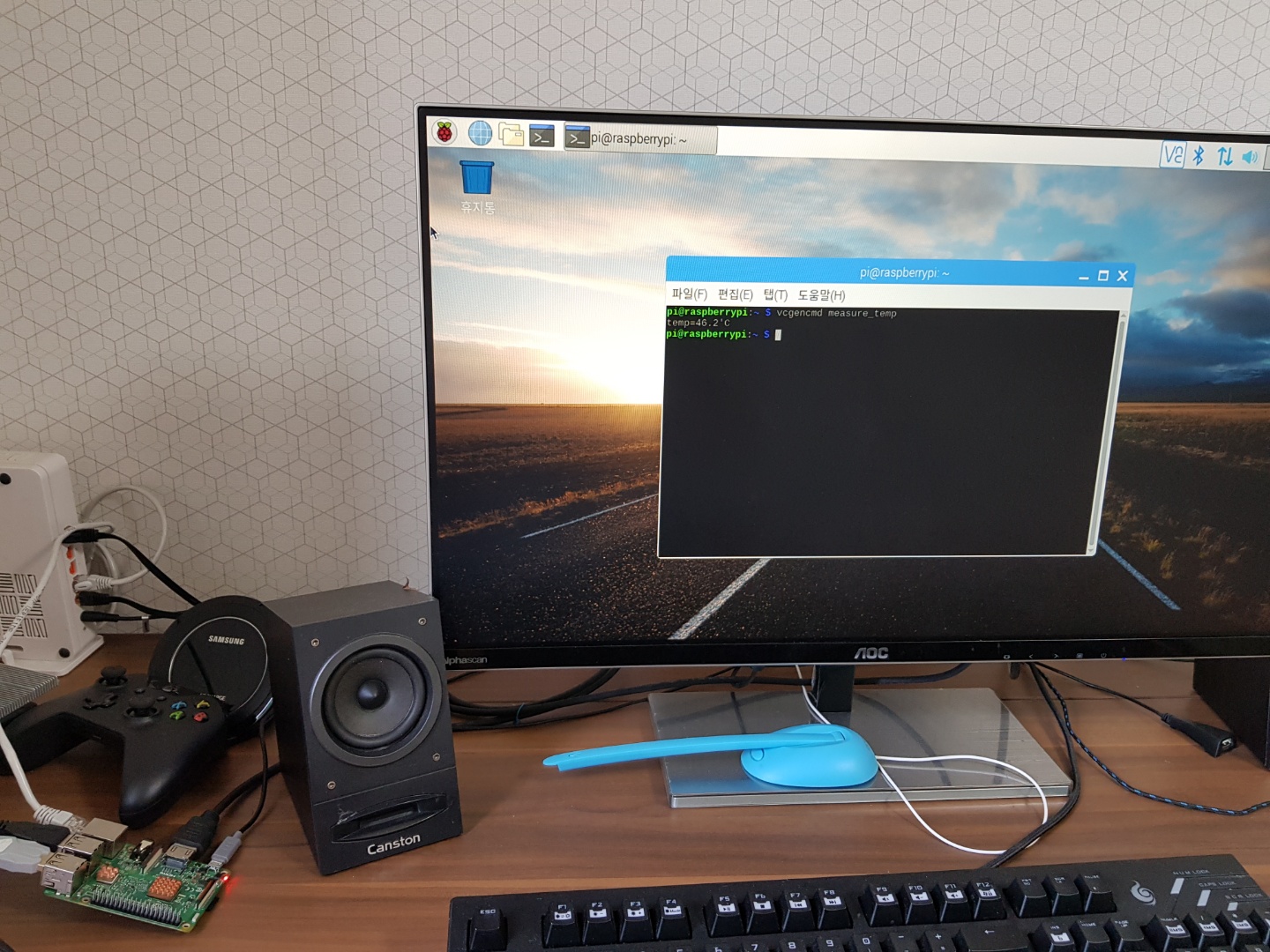

잘 됩니다.

수리비는 따로 받지 않았고, 천년새님과 만날 때, 커피음료를 주셔서 잘 마셨습니다.

이상으로 수리기를 마칩니다.
